　　天康天康光纜接口是用來連接天康天康光纜線纜的物理接口。通常有SC、ST、FC等幾種類型，它們由日本NTT公司開發。FC是Ferrule Connector的縮寫，其外部增強體例是采用金屬套，緊固體例為螺絲扣。ST接口通常用于10Base-F，SC接口通常用于100Base-FX。

　　ST介紹

　　ST(AT&T版權所有)，大概是多模網絡(例如大部分建筑物內或園區網絡內)中最常見的連接設備。它具有一個卡口固定架，和一個2.5毫米長圓柱體的陶瓷(常見)或者聚合物卡套以容載整條天康天康光纜。

　　ST的英文全稱偶然記做"Stab&Twist"，很形象的描述，首先插入，然后擰緊!(ferrule翻譯為“卡套”。

　　ST示意圖

　　FC介紹

　　FC是單模網絡中最常見的連接設備之一。它同樣也使用2.5毫米的卡套北京人事考試信息網，但早期FC連接器中的一部分產品設計為陶瓷內置于不銹鋼卡套內。目前在多數應用中FC已經被SC和LC連接器替換。

　　FC是Ferrule Connector的縮寫，注解其外部增強件是采用金屬套，緊固體例為螺絲扣

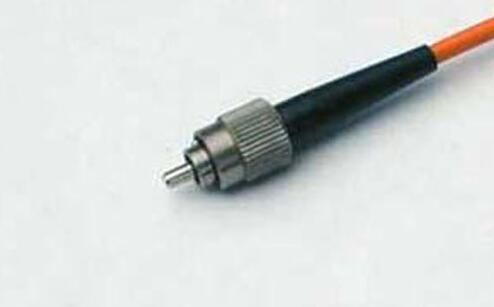

　　FC示意圖

　　SC介紹

　　SC同樣具有2.5毫米卡套沖床自動化，不同于ST/FC淄博網絡公司，它是一種插拔式的設備，由于性能優秀而被廣泛使用。它是TIA-568-A標準化的連接器，但初期因為價格昂貴(ST價格的兩倍)而沒有被廣泛使用。

　　SC的英文全稱偶然記做"Square Connector",由于SC的形狀總是方狀的。

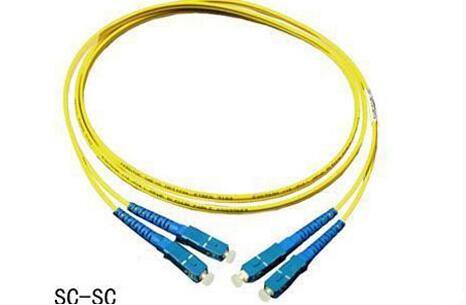

　　SC示意圖

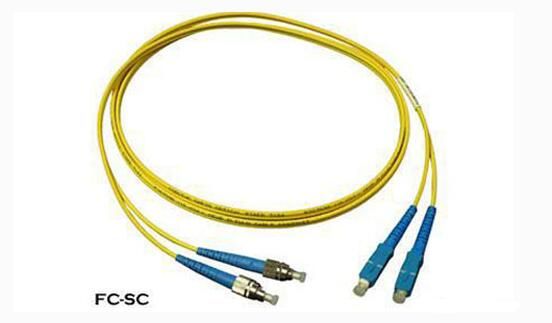

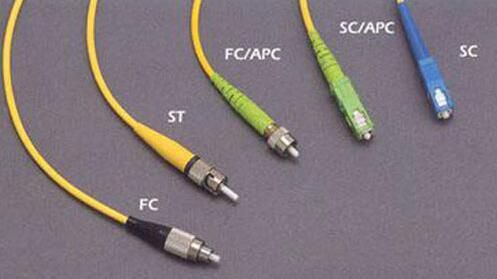

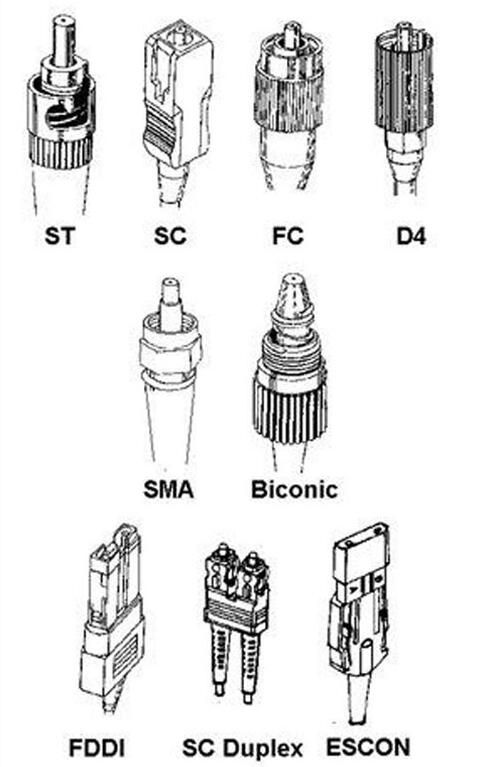

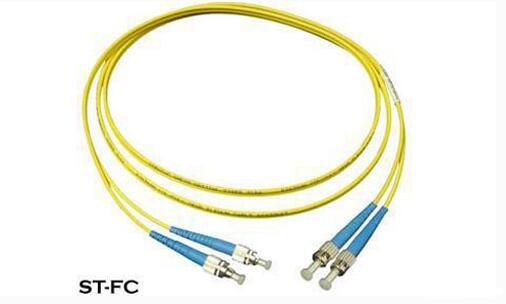

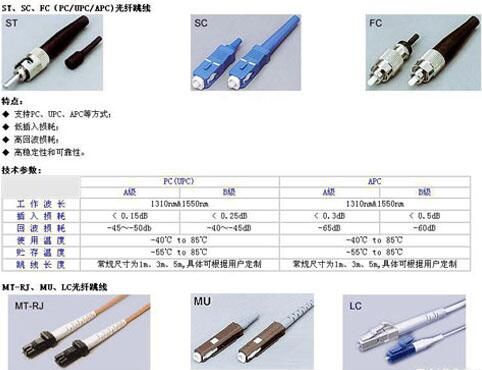

　　更多類型的連接器圖示：

　　天康天康光纜從內部可傳導光波的不同，分為單模(傳導長波長的激光)和多模(傳導短波長的激光)兩種。單模天康光纜的連接距離可達10公里，多模天康光纜的連接距離要短的多，是300米或500米(重要看激光的不同，產生短波長激光的光源一樣平常有兩種，一種是62.5的，一種是50的)

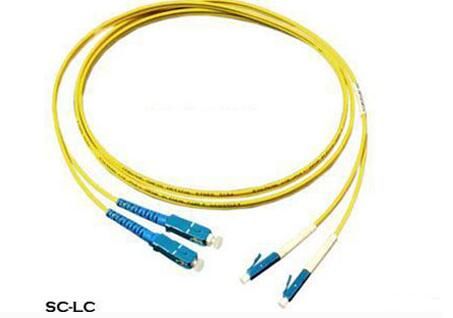

　　另外，天康光纜的接頭部分也有兩種，一種SC接口為1GB接口還有一種為LC接口為2GB接口。

　　連接器的品種旌旗燈號較多，除了上面介紹的三種外，還有MTRJ、ST、MU等

　　SC(F04)型天康天康光纜連接器：模塑插拔耦合式單模天康天康光纜連接器。其外殼采用模塑工藝，用鑄模玻璃纖維塑料制成，呈矩型;插頭套管(也稱插針)由細密陶瓷制成，耦合套筒為金屬開縫套管結構，其結構尺寸與FC型雷同，端面處理采用PC或APC型研磨體例;緊固體例是采用插拔銷閂式，不需旋轉。此類連接器價格低廉，插拔操作方便，介入損耗波動小，抗壓強度較高，安裝密度高。

　　天康天康光纜這東西接口比較復雜，偶然候甚至挺煩人的，為了方便講述，筆者整頓了幾種天康天康光纜接頭，以供大家參考。
