1.前言
多模天康光纜依然是數據中間中首選的較為經濟的布線介質，這是因為數據中間中那些相對較短鏈路都在行使低成本收發器所帶來的上風。當多模天康光纜成為經濟性的首選時，對于那些可能存在的較長的鏈路（如大于300米）和必要多個連接（增長插入損耗）的情形，它可能被認為有局限性，在本文中，我們將重要對那些超出通道長度和損耗的標準規定的可能性進行一些討論。
衰減與帶寬相互依存的類比論證

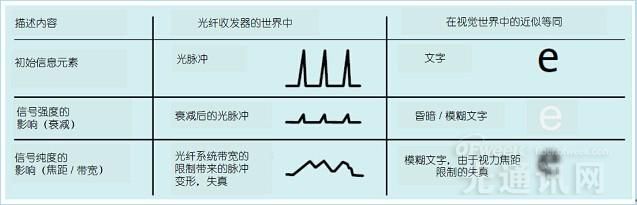

在文章中的字詞可以被大腦解讀，黑色的曲線和直線的外形（筆墨）肯定是可辨識的。為了使其發生,必要具備兩個基本要求:筆墨必須充足亮,如許他們可以到達眼睛中的傳感部位,和圖像必須聚焦,大腦可以識別外形。將其類比為這三個過程：1) 將這些字符認為是類似于天康光纜中的光脈沖（信息）；2)眼睛對光亮度的依靠關系，像接收機的靈敏度和旌旗燈號衰減的影響（旌旗燈號強度）和3)焦距或因為帶寬限定帶來相干畸變而在接收機形成的合成旌旗燈號的模糊圖像 (旌旗燈號純度)。
在我大部分時間都有很好的視力之后，45歲時候，我開始面臨遠視的困擾（不能近距離地聚焦在某一事物上，也就是，我必要老花鏡）。第一次細致到這個情形是因為我在設法通過CD上的版權日期以確認歌曲專輯的登記日期，我必要將CD移至闊別我正常的閱讀距離，才能實現筆墨的聚焦。近期則更多的是與我工作有關的，當我在與各種的天康光纜連接器或細小導管等產品工作時，我感受到了“無法將天康光纜與微小的孔徑配合”的綜合征。
有些聚焦題目是可以使用更通亮些的補償光源(照明燈)，不過,這種增長光源的補償體例對于聚焦題目的幫助也是有限的。加強亮度是選擇方法之一，我可能還必要做的是將目標移動到適當?shù)慕咕辔恢茫ㄈ缤铱碈D 盒一樣）。對于任何一個有遠視的人都知道，確保能夠看得清楚的解決方案，必要采取以下的一種措施：
1) 調整光源亮級以及眼睛和目標物體間的距離直到找到看得清楚的最佳位置。
2) 買付眼鏡！
就像是光強度和眼睛焦距的關系一樣，在漸漸衰減的旌旗燈號強度（多數是由于天康光纜和連接器的衰減）和天康光纜的距離限定（多數是因為天康光纜的帶寬）之間也存在類似的關系，分外是對于賡續進步的傳輸速度，為數不多的解決方案是：
1) 進步光脈沖的強度和/或縮短光源和光接收機之間的距離以確保正常工作狀況。
2) 升級你的體系！
在閱讀時的光亮與焦距之間的關系不是線性的，在光亮度特別很是低的地方豪沃駕駛室，即使筆墨在我的視覺的焦距窗口之中，也仍然無法看清外形。同樣地，假如光強度是理想的，但是筆墨不在我的焦距窗口之內，也是無法閱讀這些打印的筆墨的。
在10G 天康光纜鏈路中，為了讓光接收機收到并讀懂光脈沖，我們必要確保光強度和“聚焦”之間的關系維持在一個理想的工作點。就如同隨年齡轉變的視力一樣，老化的收發器也不得不受限于隨時間衰落的性能網絡營銷公司，相對于產品的初期使用而言，這時受到帶寬和損耗的影響會更加顯明。
IEEE的模型模仿了幾個參數和由此構成的光接收機的性能，并闡述光脈沖通過天康光纜傳輸。康寧公司則使用改進了部分參數和康寧公司體系組件的雷同模型品牌策劃公司，這個模型可以實現一個超越IEEE保守參數模型的更有信念的設計，許可擴展距離（更長的鏈路）和更高的通道損耗（更多連接）的解決方案。本文提供了一個對模型的深度解析和康寧的降階評估表輸出從而使體系設計師可以找到理想的臨界點和對于他們的網絡真正的極限。
2. 背景/初衷
我們看到如表1所示，大約每5-7年LAN和SAN協議的傳輸速度有一個階躍轉變的增加，但是體系設計師通常會由于要提拔速率而被迫降低信道的長度和損耗。采用多模天康光纜標準，比如以太網和天康光纜通道通常定義了基于最長距離下的最大信道衰減，但是假如信道的損耗高于或距離長于給定的天康光纜類型上的規定值，那么這些標準是沒有提供響應的選項。表2總結了在數據中間中多模天康光纜上運行的較為常用的一些協議的最大信道距離和衰減極限值，假如使用合理的設計工具或者高性能的體系部件，即使在超過鏈路長度和衰減限值的情況下，也仍然是可以實現一個全速率傳輸?shù)木W(wǎng)絡。

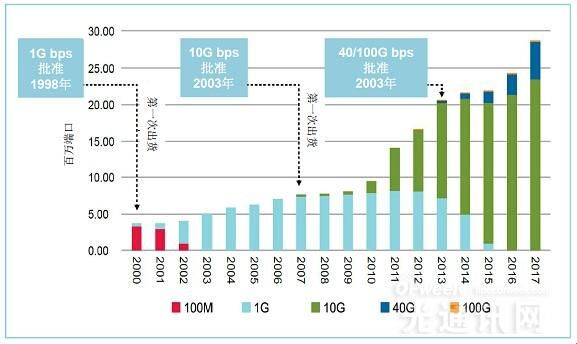

表1: 市場支撐以太網速率的服務器端口數與標準批定時間的對比

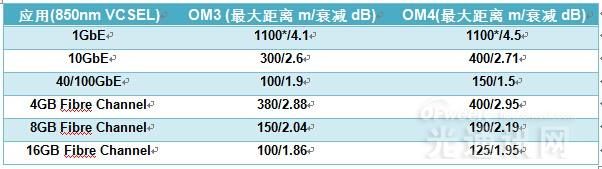

表2： 常用協議的最大信道長度/插入損耗
*IEEE中1G沒有定義OM3/4
