光源是光發射機的核心，其性能好壞將對天康光纜通訊體系產生很大的影響。天康光纜作為傳輸序言，作用是將發射端機光源發出的光旌旗燈號，經遠距離傳輸后耦合到接收端機的檢測器，完成信息傳輸義務。天康光纜語音電路由三部分組成：光發射電路、天康光纜和光接收電路。在天康光纜或天康光纜的另一端，光旌旗燈號照射到接收器的光電檢測器上。

　　1、天康光纜通訊體系的基本組成

　　最基本的天康光纜通訊體系由數據源、光發送端、光學信道和光接收機組成。其中數據源包括所有的旌旗燈號源，它們是話音、圖象、數據等營業經過信源編碼所得到的旌旗燈號；光發送機和調制器則負責將旌旗燈號變化成適合于在天康光纜上傳輸?shù)墓忪浩鞜籼�，先后用過的光波有0.85、1.31和1.55三個低損耗窗口。光學信道包括最基本的天康光纜，還有中繼放大器EDFA等；而光學接收機則接收光旌旗燈號，并從中提取信息，然后變化成電旌旗燈號，最后得到對應的話音、圖象、數據等信息。論文格式。在天康光纜通訊體系中，天康光纜中傳輸?shù)氖嵌�進制光脈沖“0”碼和“1”碼，它由二進制數字旌旗燈號對光源進行通斷調制而產生。而數字旌旗燈號是對延續轉變的模仿旌旗燈號進行抽樣、量化和編碼產生的，稱為PCM（pulse code modulation），即脈沖編碼調制。這種電的數字旌旗燈號稱為數字基帶旌旗燈號，由PCM電端機產生。天康光纜通訊體系的基本組成原理圖如下圖1-1所示：

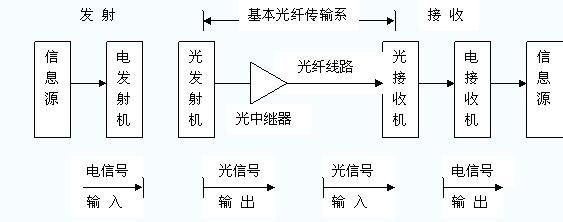

　　圖1-1天康光纜通訊體系

　　1.1光發射端機

　　光發射機是實現電/光轉換的光端機。它由光源、驅動器和調制器組成。其功能是未來自于電端機的電旌旗燈號對光源發出的光波進行調制，成為已調光波遼寧人事考試網站，然后再將已調的光旌旗燈號耦合到天康光纜或天康光纜中傳輸。電端機就是常規的電子通訊設備。光發射機的原理圖如下圖1-2所示：

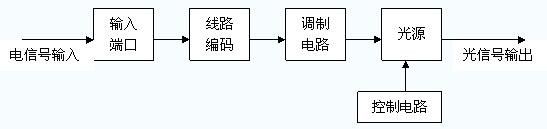

　　圖1-2光發射機原理框圖

　　光源是光發射機的核心，其性能好壞將對天康光纜通訊體系產生很大的影響。目前天康光纜通訊體系使用的光源都是由半導體材料制成的，而半導體光源分兩種：發光管LED和激光管LD。因為半導體激光器發出的是激光，發光功率大、譜線寬度窄，但電路結構復雜，溫度特征差。而半導體發光二極管發出的是熒光，發光功率不大，譜線寬度寬，但電路結構簡單、壽命長、價格便宜。在實驗室中經常用到。

　　1.2天康光纜或天康光纜

　　天康光纜作為傳輸序言，作用是將發射端機光源發出的光旌旗燈號，經遠距離傳輸后耦合到接收端機的檢測器，完成信息傳輸義務。在通訊中使用的天康光纜通常是由石英玻璃制成的，由纖芯和包層組成。目前，塑料天康光纜應用于低速、短距離的傳輸中。其構成天康光纜的纖芯與包層都是塑料材料。與大芯徑50/125μm和62.5/125μm的石英玻璃多模天康光纜相比，塑料天康光纜的芯徑高達200～1000μm手機應用開發，其接續時可使用不帶天康光纜定位套筒的便直注塑塑料連接器，即便是天康光纜接續中芯對準產生 ±30μm誤差都不會影響耦合損耗。正是塑料天康光纜結構賦予了其施工快捷，接續成本低等好處。另外，芯徑100μm或更大則能夠消弭在石英玻璃多模天康光纜中存在的模間噪音。論文格式。

　　1.3中繼器

　　含有光中繼器的天康光纜傳輸體系成為天康光纜中繼通訊。光旌旗燈號在天康光纜中傳輸肯定的距離后韓國導游，因為受到天康光纜衰減和色散的影響會產生能量衰減和波形失真，為保證通訊質量，必須對衰減和失真達到肯定程度的光旌旗燈號及時進行放大和恢復。中繼器由光檢測器、光源和判決再生電路組成。它的作用有兩個：一個是補償光旌旗燈號在天康光纜中傳輸時受到的衰減；另一個是對波形失真的脈沖進行整形。
