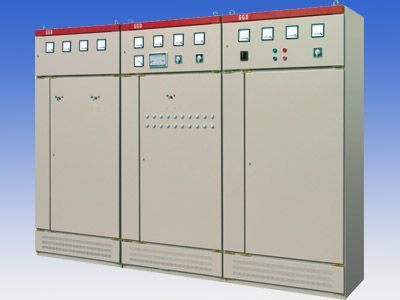

GGD型交流低壓配電柜適用于發電廠、變電站、 廠礦企業等電力用戶的交流 50Hz、額定工作電壓 380V、 額定工作電流至 3150A 的配電體系，作為動力、 照明及配電設備的電能轉換，分配與控制之用。
　　GGD型交流低壓配電柜是根據廣大電力用戶及設計部門的要求，本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分?jǐn)嗄芰Ω�、�?dòng)熱穩固性好、 電氣方案天真、 組合方便、系列性、實用性強、結構新鮮、防護等級高等特點。
　　配電柜吻合 IEC439《 低壓成套開關設備和控制設 備》，GB7251.1-1997《低壓成套開關設備和控制設備》等標準。

■ 結構特點
□ GGD 型交流低壓配電柜的柜體采用通用柜的情勢，構架用 8MF 冷彎型鋼局部焊接組裝而成，構架零件及專用配套零件由型鋼定點生產廠配套供貨，以保證柜體的精度和質量。
　　通用柜的零部件按模塊原理設計，并有20模的安裝孔。通用系數高，可以使工廠實現予以生產，既縮短了生產制造周期，也進步了工作服從。
□ GGD 柜設計時充分考慮到柜體運行中的散熱題目。 在柜體上下兩端均有不同的數量散熱槽孔活動策劃， 當柜內電器元件發熱后，熱量上升，通過上端槽孔排出，而冷風賡續地由下端槽孔增補進柜，使密封的柜體自下而上形成一個天然風道，達到散熱的目的。
□ GGD 柜按照當代工業產品造型設計的要求， 采用黃金分割比的方法設計柜體形狀和各部分的分割尺寸，使整柜美觀大方，面目一新。
□ 柜門用轉軸運動鉸鏈與構架相連，安裝、 拆卸方便， 門的折邊處均嵌有一根山型橡塑條，關門時門與構架之間的嵌條有肯定壓縮行程，能防止門與柜體直接碰撞網站優化公司，也進步了門的防護等級。
□ 裝有電器元件的儀表門用多股軟銅線與構架連接。 柜內的安裝件與構架間用滾花螺釘連接， 整個構成完備的接地珍愛電路。
□ 柜面子漆選用聚酯桔形烘漆，附著力強，質感好，整柜呈亞光色調， 避免了眩目效應， 給值班人員創造了較舒適的視覺環境。
□ 柜體的頂蓋在必要時可拆除，便于現場主母線的裝置的調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。
□ 柜體的防護 IP 30，用戶也可根據使用環境的要求在 IP20~IP40 之間選擇。

■ 基本電氣參數

型號   GGD1 GGD2 GGD3 額定電壓(V)   380 380 380 額定電流(A) A 1000 1500(1600) 3150 B 600(630) 1000 2500 C 400   2000 額定短路開斷電流(kA)   15 30 50 額定短時耐受電流(1S)(kA)   15 30 50 額定峰值耐受電流(kA)   30 63 105
