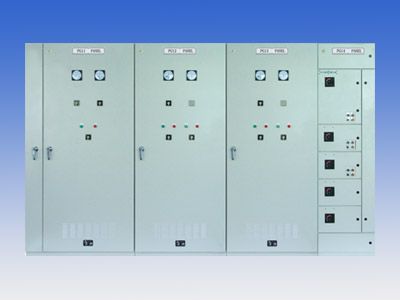

SML（SMCC）型配電柜（低壓成套開關設備）適用于三相交流 50Hz 額定工作電壓 660V 及以下的低壓配電體系中，具備配電和控制、珍愛等功能，吻合以下標準：GB 7251.1-1997《低壓成套開關設備和控制設備》、IEC 439-1: 1992《低壓成套開關設備和控制設備》JB/T 9661-1999《低壓抽出式成套開關設備》

■ 產品結構特點
□ SML（SMCC）型配電柜采用角鋼焊接或型鋼拼裝兩種體例， 柜架和外殼均有充足的機械強度和剛度浙江人事考試網，能承受所安裝元件及短路時所產生的機械應力和熱應力，確保吊裝運輸不影響設備性能。
□ 產品采用靜電粉體涂裝，確保防腐蝕性。
□ 產品開有透風孔，確保散熱優秀。
□ 為防止觸及母線等帶電物體，成套設備中采用隔板（金屬隔板或絕緣隔板）進行隔離， 其中受電柜和饋電柜中亦可采用內門隔離網站關鍵詞優化，操作人員操作時，不會觸及母線的傷害。
□ 柜體中三相母線置于柜體的上部，出線電纜置于后部出線室， 其中母線設置盡量避免足以引起較大渦流損耗的磁性通路。
□ 母線和導線的顏色及排列均吻合GB/T 2681的規定。
□ 抽出單元有三個顯明的位置：連接位置、試驗位置、星散位置， 星散位置時主電路接插件裸露帶電部分與垂直母線或靜觸頭的隔離距離不小于20mm。
□ 抽出單元一次、二次均采用接插件（其中一次接插件電流可達630A）額定電流值小的饋電單元和所有控制單元均可制作成抽出單元，方便測試和維護。

重要技術參數
額定工作電壓：
a．主回路 AC220V、AC380V
b．輔助回路 AC110V、AC220、AC380、DC24V、DC110V、DC220V
額定電流：
水平母排額定電流 6300A、5000A、4000A、3150A、2500A、2000A、1600A、1250A、1000A、800A、630A，
垂直母排額定電流 3150A、2500A、2000A、1600A、1250A、1000A、800A、630A、400A
水平母線額定短路耐受強度為：80kA/176kA
垂直線額定短路耐受強度為：50kA/105kA
主開關的分?jǐn)嗄芰Γ?0kA、65kA、50kA
饋電柜單列回路數：1~9
控制柜單列回路數：2~9
饋電柜和控制柜中珍愛開關的分?jǐn)嗄芰Γ?0kA、35kA、25kA、10kA
外殼防護等級：IP30
SML（SMCC）通常選用以下形狀尺寸：
高（H）：2350、2200、2000、1800
寬（W）：1200、1000、800、600；
深（D）：1500、1200、1000、800、600
柜體形狀尺寸重要依據整個體系的主開關額定電流和MCC控制單元的復雜程度來選擇。
□ 受電柜采用6300A的ACB（空氣斷路器）時網站排名優化，其水平母排規格為10t*120*4/相，柜體寬度為1200。
□ 饋電單元柜體寬度為1000或800。
□ 控制單元柜體寬度為1000、800或600。
□ 高度一樣平常采用2200，還可采用2350，以增長電纜走線空間，方便客戶施工。采用2000、1800的目的在于應對客戶現場高度受到建筑限定或整個體系的單元數很少時。
□ 深度一樣平常采用1200，還可采用1500，以增長電纜走線空間，方便客戶施工。采用1000、800、600的目的在于應對客戶現場深度受到建筑等限定時。
□ 中性母線的截面按大于或等于主母線的1/2選取。
□ 接地母線的截面大于或等于主母線的1/4，主母線截面≥800 mm2 時，選取200mm2。
□ SML（SMCC）共擬訂了86個標準方案
根據用途分有以下方案：
受電、聯絡、饋電、直接啟動、可逆啟動、星三角啟動、減壓啟動、無功補償、分路單元。
□ 功能單元中抽屜高度規格有：200、300、400、600、800、900、1200、1400、1800，每列最多有9 個單元。
□ 特別結構說明：
柜體采用型鋼拼裝的體例時，用螺栓連接，具有模數話結構，在單列中可形成200、300、400、600高抽出式單元，和 800、900、1200、1400、1600、1800 高的固定式單元。 抽出式單元一次接插件最大電流可達630A，饋電和控制單元均可制作成抽出式。
