OFweek光通信網訊 使用OM3/OM4激光優化的50/125μm多模天康光纜的光學連接應運而生，已經成為數據中間選擇的序言。10GBASE-SR以太網成為了數據中間重要的數據傳輸速率，以相應服務器假造化，融合網絡和削減I/O服務器瓶頸的需求。數據中間部署OM3/OM4連接性解決方案以知足10G雙芯串行傳輸，以及將來遷移到40/100G并行光學的需求。數據中間中高端口數10/40/100G電子設備必要行使高密度光學連接，以促進緩解電纜管理，優化路徑和空間行使率，以及支撐綠色計劃。

　　對速度的需求

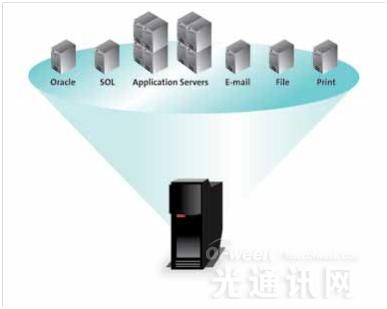

　　服務器假造化和聚合網絡的驅動必要更高的網絡數據傳輸速率。服務器假造化通過集成多個應用在一臺服務器上增長行使率，以削減服務器的數量。每臺服務器能夠支撐更多的應用，通過技術改進假造化軟件和多核處理器(圖1)。曩昔的服務器每臺運行一個應用上海辦公家具公司，典型的行使率為15-20%，目前的假造化服務器有能力支撐20到25應用，這可以進步行使率達到80~90%。預期假造化服務器可能在不久的未來可以支撐100個應用。一個物理服務器上運行25應用可以節約材料和能源成本，由于它可以削減24單應用服務器。

　　圖1

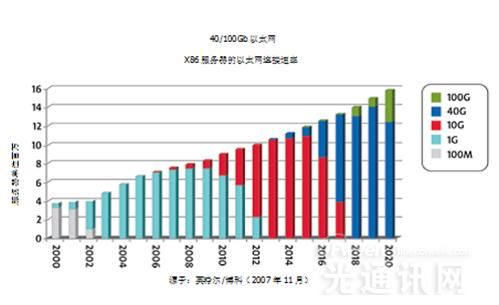

　　每臺服務器增長肯定數量的應用，會產生=>10G的吞吐量的需求。根據服務器的帶寬要求，一個8核處理器可以驅動幾十Gb/s的帶寬。也就是說必要更高數據傳輸速率的網絡基礎設施，以適應更高級別的服務器I/O性能。圖2提供了一個服務器連接速度展望(10G，40G和100G)。預計在將來兩年里10G將會快速的應用在服務器和網絡交換機上，如核心和匯聚交換機。

　　圖2

　　數據中間使用多種網絡出現了運營和維護題目，每個網絡必要專用的電子設備和布線設施。以太網和天康光纜通道是典型的網絡類型，以太網在用戶和計算機設備之間提供一個局域網(LAN)關鍵詞排名，而天康光纜通道提供了服務器和存儲之間的連接來創建一個存儲區域網絡(SAN)。標準的轉變已經使兩個網絡發生了融合，如以太網天康光纜通道(FCoE)。

　　FCoE是一個簡單的透?jìng)鞣�，在服�?wù)器端將天康光纜通道數據幀封裝成以太網數據幀。在通過局域網發送它們之前，服務器將天康光纜通道數據幀封裝到以太網數據幀，然后當FCoE數據幀被接收后再對它們解封裝。融合網絡行使低成本的以太網電子設備傳輸以太網和天康光纜通道數據。

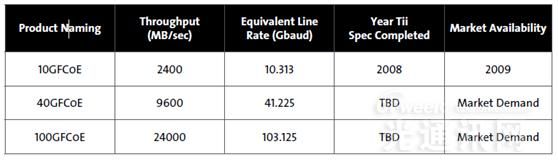

　　表1提供了天康光纜通道行業協會(FCIA)對FCoE速度路徑的路線圖。在10GFCoE行使串行雙路天康光纜傳輸，40/100GFCoE速度必要并行光學來實現。

　　FCoE速度路線圖

　　表1

　　OM3或OM4是數據中間的首選天康光纜

　　OM3和OM4激光優化的50/125？m多模天康光纜是數據中間選擇的連接類型。這種天康光纜與單模天康光纜相比提供了一個緊張的價值定位網站建設報價，多模天康光纜行使低成本850nm收發器實現串行和并行傳輸。IEEE802.3ba40/100G以太網標準于2010年6月批準，并且規定了多模天康光纜的并行光學傳輸。在引導被開發出來時因?yàn)?50nmVCSEL的調制限定四川人事考試中心，并行光傳輸被指定代替串行傳輸。OM3和OM4是被納入標準的多模天康光纜。40/100G標準沒有對CATUTP/STP銅纜做出引導。

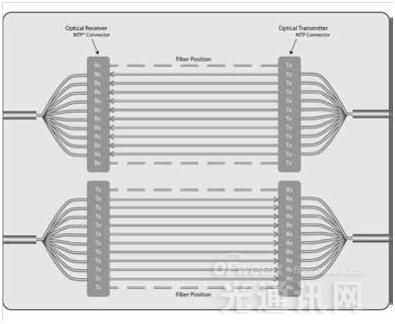

　　圖3-40GBASE-SR4并行光學

　　圖4-100GBASE-SR10并行光學

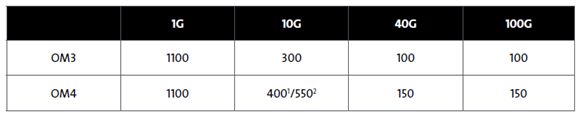

　　表2提供了OM3-和OM4-規定的以太網和天康光纜通道的距離。以太網每個距離假設1.5dB總連接器損耗除了OM440/100G的情況，天康光纜通道假設1.0dB總連接器的損耗。OM3和OM4完全有能力支撐現有的和新興數據傳輸速率，因此物理層預期會有15-20年的使用壽命。

　　850nm以太網傳輸距離(米)

　　1．10G標準建議的傳輸距離

　　2．引導長度

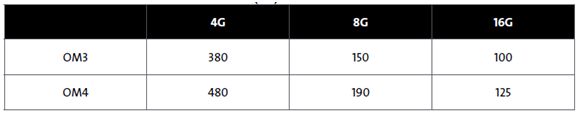

　　850nm天康光纜通道傳輸距離(米)

　　表2
