分組傳送網（PTN）是以分組交換為內核，采用MPLS-TP協議的多營業傳送技術。PTN順應了電信營業的IP化發展趨勢，知足了2G/3G/LTE移動回傳和大客戶等營業的承載需求。面向互聯網應用為中間的營業發展需求濰坊網站制作，PTN技術有進一步演進的驅動力，軟件定義的分組傳送網（SPTN）技術的提出，推動了SDN技術在PTN網絡的引入，通過集中式的網絡可編程控制和網絡能力的開放，更好地知足ICT時代以網絡為中間的營業運營需求。

　　SPTN技術架構

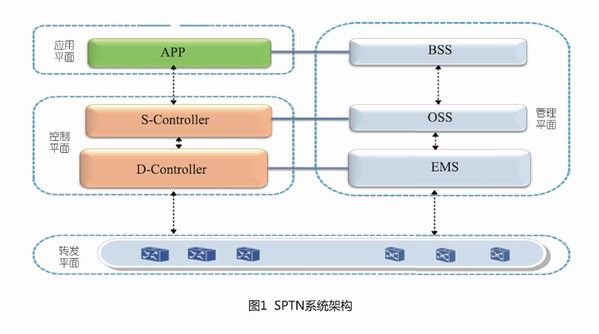

　　SPTN體系架構由轉發面、控制平面、管理平面和應用平面組成，由圖1所示。

　　當一個網絡的網元數量大于控制器管控能力時，必要網元級的多個控制器來管控。為了知足電信級大網的組網需求，控制平面采用條理化控制架構，分為域內控制器（D-Controller）和域間控制器（S-Controller），其中D-Controller負責域內營業的控制，并通過南向接口控制轉發面設備。S-Controller負責域間營業的控制，通過調用D-Controller提供的北向接口，完成全網的資源和諧和營業調度，實現網絡資源的跨域協同控制。

　　在SPTN體系架構中，管理平面仍然長期存在，管理平面要繼承負責轉發面和控制器的資源和版本管理、告警和性能監控，知足網絡的運維需求。

　　條理化控制

　　S-Controller是SPTN架構的核心西安人事考試，用于域間營業的控制和和諧，具備域間拓?fù)涞墓芾�、路徑計算和營業編排的功能，S-Controller可以進行多級嵌套，拓展網絡控制規模。為了減小S-Controller控制器感知的拓?fù)湟?guī)模和計算功能量，上層控制器可以將基層控制器抽象為一個容器節點（Node），基層控制器之間的域間物理連接抽象為Link，在這種情況下，上層控制器看到的拓?fù)溆扇萜鞴?jié)點加上Link，網絡拓?fù)浯鬄楹喕��?/p>

　　S-Controller通過南北向接口與D-Controller的協同，計算端到端營業轉發路徑。首先根據上層拓?fù)�，計算域間轉發路徑，并將域內營業的路徑請求下發給D-Controller，D-Controller完成域內的路徑計算后，將計算效果向上反饋，由S-Controller對路徑進行最優化拼接，形成端到端的跨域轉發路徑。

　　條理化控制采用控制器的南北向接口實現域間LSP的標簽交換功能，在這種場景下，S-Controller把域間LSP上游D-Controller的標簽申請轉發給下流D-Controller，下流D-controller收到請求后，把分配的標簽通過S-controller轉發給上游的D-controller，從而完成LSP標簽的分配。

　　現網PTN向SPTN的平滑演進

　　PTN技術采用了轉發與控制星散、集中化管理的構架，自然具有向SPTN演進的上風。為了降低SDN在運營商網絡的引入門檻，珍愛現網設備的投資，復興通信的SPTN方案做到了不改動現網PTN設備的硬軟件，不停止?fàn)I業，通過SDN域內控制器和域間控制器的引入，實現現網PTN向SPTN的平滑升級。平滑升級的方案通過PTN的網元級網管（EMS）將現網的各類PTN設備資源進行同一的抽象，行使廠家定義的接口將網絡資源和拓?fù)溟_放給D-Controller，從而通過D-Controller對現網PTN進行集中控制。平滑演進方案考慮到EMS上有大量的現網配置數據，支撐D-Controller和EMS的協同，避免了資源的沖突。
