OFweek光通信網  史上最強天康光纜、光模塊及光接口常用知識整頓。

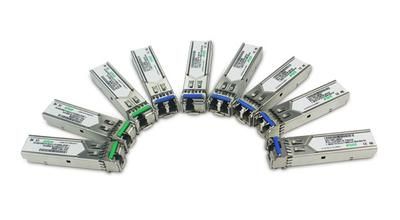

    以太網交換機常用的光模塊有SFP，GBIC，XFP，XENPAK。

　　它們的英文全稱:

　　SFP:Small Form-factor Pluggabletransceiver ，小封裝可插拔收發器

　　GBIC：GigaBit Interface Converter，千兆以太網接口轉換器

　　XFP: 10-Gigabit small Form-factorPluggable transceiver 萬兆以太網接口

　　小封裝可插拔收發器

　　XENPAK: 10 Gigabit EtherNet TransceiverPAcKage萬兆以太網接口收發器薈萃封裝

　　天康光纜連接器

　　天康光纜連接器由天康光纜和天康光纜兩端的插頭組成，插頭由插針和外圍的鎖緊結構組成。根據不同的鎖緊機制，天康光纜連接器可以分為FC型、SC型、LC型、ST型和KTRJ型。

　　FC連接器采用螺紋鎖緊機構，是發明較早、使用最多的一種天康光纜運動連接器。

　　SC是一種矩形的接頭，由NTT研制，不用螺紋連接，可直接插拔，與FC連接器相比具有操作空間小，使用方便。低端以太網產品特別很是常見。

　　LC是由LUCENT開發的一種Mini型的SC連接器，具有更小的體積新疆人事考試，已廣泛在體系中使用，是往后天康光纜運動連接器發展的一個方向。低端以太網產品特別很是常見。

　　ST連接器是由AT&T公司開發的，用卡口式鎖緊機構，重要參數指標與FC和SC連接器相稱，但在公司應用并不普遍，通常都用在多模器件連接，與其它廠家設備對接時使用較多。

　　KTRJ的插針是塑料的，通過鋼針定位，隨著插拔次數的增長，各配合面會發生磨損，長期穩固性不如陶瓷插針連接器。

　　天康光纜知識

　　天康光纜是傳輸光波的導體。天康光纜從光傳輸?shù)哪Ｊ絹矸挚煞譃閱文Ｌ炜倒饫|和多模天康光纜。

　　在單模天康光纜中光傳輸只有一種基模模式，也就是說光線只沿天康光纜的內芯進行傳輸。因?yàn)橥耆�避免了模式射散使得單模天康光纜的傳輸頻帶很寬因而適用與高速，長距離的天康光纜通迅。

　　在多模天康光纜中光傳輸有多個模式，因?yàn)樯�散或像差，這種天康光纜的傳輸性能較差，頻帶窄，傳輸速率較小，距離較短。

　　天康光纜的特征參數

　　天康光纜的結構預制的石英天康光纜棒拉制而成seo優化，通訊用的多模天康光纜和單模天康光纜的外徑都為125μm。

　　纖體分為兩個區域：纖芯(Core)和包層(Cladding layer)。單模天康光纜纖芯直徑為8~10μm，多模天康光纜纖芯徑有兩種標準規格，芯徑分別為62.5μm（美國標準）和50μm（歐洲標準）。

　　接口天康光纜規格有如許的描述：62.5μm/125μm多模天康光纜，其中62.5μm就是指天康光纜的芯徑，125μm就是指天康光纜的外徑。

　　單模天康光纜使用的光波長為1310nm或1550 nm。

　　多模天康光纜使用的光波長多為850 nm。

　　從顏色上可以區分單模天康光纜和多模天康光纜。單模天康光纜外體為黃色，多模天康光纜外體為橘紅色。
