OFweek光通信網訊 在熔接某些特種天康光纜亦或是不同種天康光纜對熔的時候，熔接后的損耗每每不太理想，假如在熔接機的既有模式里面不能找到相對應的模式的話，就必要我們手動進行測試來找到吻合本身天康光纜的最合適的熔接參數江蘇人事考試，下面我就來介紹一下調整參數的辦法，適用于藤倉的干線熔接機60S，80S，包括最新的61S以及62S。
細致點
細致①切割角度必要在1°以內進行熔接。
細致②進行熔接損耗平均值比較的時候,和平均值有15%以上差距的判斷為變好或者變壞.
細致③必要使用新的電極棒。
細致④本說明書適用于包層為兩端同樣為125um的天康光纜進行熔接.
細致⑤以本說明書最后的測試方法來測定熔接損耗.
Step1放電時間（ArcTime）的最優化
Step1-1.放電1時間的設定。
(1)放電1時間→1000[ms]
(2)放電1時間→2000[ms]
(3)放電1時間→3000[ms]
(4)放電1時間→4000[ms]
(5)放電1時間→5000[ms]

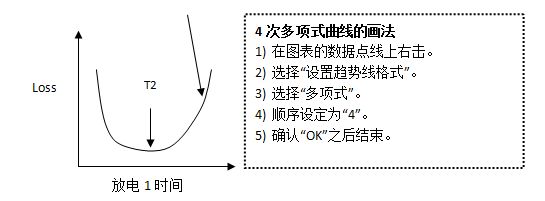

在4次多項式曲線上面確定熔接損耗最低條件下的放電1時間T2[ms]，
將其設定為放電1時間。
Step1-2.放電1時間的最優化。(可能的話使用3臺機器進行)
①將放電1時間用以下體例進行設定熔接(每種的熔接次數N=5)。
(1)放電1時間→T1[ms]
(2)放電1時間→T1×0.9[ms]
(3)放電1時間→T1×1.1[ms]
�、谠�4次多項式曲線上面確定熔接損耗最低條件下的放電1時間T2[ms]百度網站優化，
將其設定為放電1時間。
Step2較低放電功率下進行熔接
通常情況下不必要進行此步驟。
日本藤倉只在對80um天康光纜進行熔接參數設置的時候才會做這一步。
或者是在放電時間分外短例如1秒以下，亦或是仍然還必要降低損耗的情況下可以嘗試。
將放電功率以20bit為單位降落，然后再次調整放電時間，確認是不是能夠改善損耗。
放電時間或者損耗有所改善的話說明STEP2可行。
熔接損耗的優劣差別假如達不到15％的話，照舊選擇原有的放電功率。(由于弱放電功率的情況下，Prefuse可能不能將天康光纜端面充分融化河南人事考試網站，比較容易造成熔接后的纖芯偏移)
Step3端面間隔位置（GAPPOS.）的最優化
在同種天康光纜熔接的情況下不必要進行。
端面間隔位置用以下的設定來進行熔接實驗測試(每種測試次數N=5)。
(1)端面間隔位置→中間(Step1已經得到了數據)
(2)端面間隔位置→左-15um＋測試觀察效果
(3)端面間隔位置→左-30um＋測試觀察效果
(4)端面間隔位置→右-15um＋測試觀察效果
(5)端面間隔位置→右-30um＋測試觀察效果
選擇熔接損耗最低的作為最優。
Step4.天康光纜預熔時間（PrefuseTime）的最優化
一樣平常設定為180ms.
MM天康光纜為240ms（為了對應氣泡的產生設置為長時間）
80um天康光纜為60ms
一樣平常以上面3種情況進行選擇就可以，多數情況不必要特地變更。
Step5.重疊（Overlap）的最優化
一樣平常設定為10um
MM天康光纜為20um（為了對應氣泡預熔時間增加，響應推進量也要增長）
MM天康光纜之外轉變基本上沒有什么意義。
Step6.聚焦（Focus）的最優化
對纖芯對準才有用。
假如不能看見纖芯的話就算轉變率聚焦量也會切換為包層對準
數值的設定量在AUTO以外一樣平常是0.25或0.3．
G．657天康光纜一樣平常使用包層對準
纖芯比較小的時候，例如5um的話設置為0.3星空平臺，
一樣平常情況下設置為0.25
必要細致的是大多數的情況下，對損耗起到最大影響的是放電時間，對于大多數的天康光纜只需調整放電時間就可以起到理想的結果。
N=30熔接數據測試
以之前確定的最佳放電條件參數進行測試(N=30)。

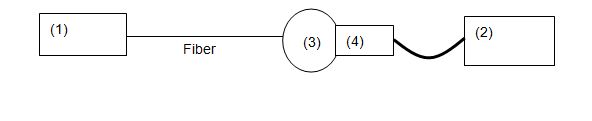

用以下圖示的方法進行測試。
必要設備
(1)LightSource：AgilentHP-8163A、HP-81654A
(2)PowerMeter：AgilentHP-8163A、HP-81618A
(3)OpticalSensor：AgilentHP-81524A、81624A
(4)IntegratingSphere：AgilentHP-81002FF
測試方法

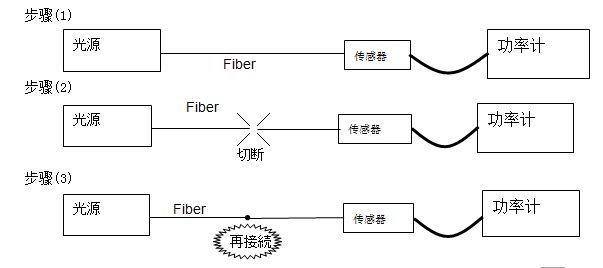

1.同種天康光纜熔接
2.同種天康光纜熔接
